Электроэрозионная обработка металла в СПб
Электроэрозионная резка и обработка деталей по чертежам: сложные контуры, пазы, отверстия и элементы из стали, алюминия, меди и других металлов.
Параметры электроэрозионной обработки
| Параметр обработки | Значение |
|---|---|
| Рабочая зона обработки X / Y | 650 × 800 мм |
| Размер рабочего стола | 750 × 1150 мм |
| Максимальная толщина резания | 600 мм |
| Шероховатость поверхности Ra | до 0,08 мкм |
| Точность обработки /Квалитет | 0,015 мм /IT7, IT8 согласно ГОСТ 25346‑2013 / ISO 286 |
| Шероховатость после однопроходной резки | Ra 1,6–2,0 мкм |
| Шероховатость после многопроходной обработки | Ra 1,2 мкм |
| Вес заготовки кг | До 1200 |
| Материалы | Стали, в том числе нержавеющие, закаленные, цветные металлы, титан, магниты, графит. |
Услуги электроэрозионной резки НПО Рубин

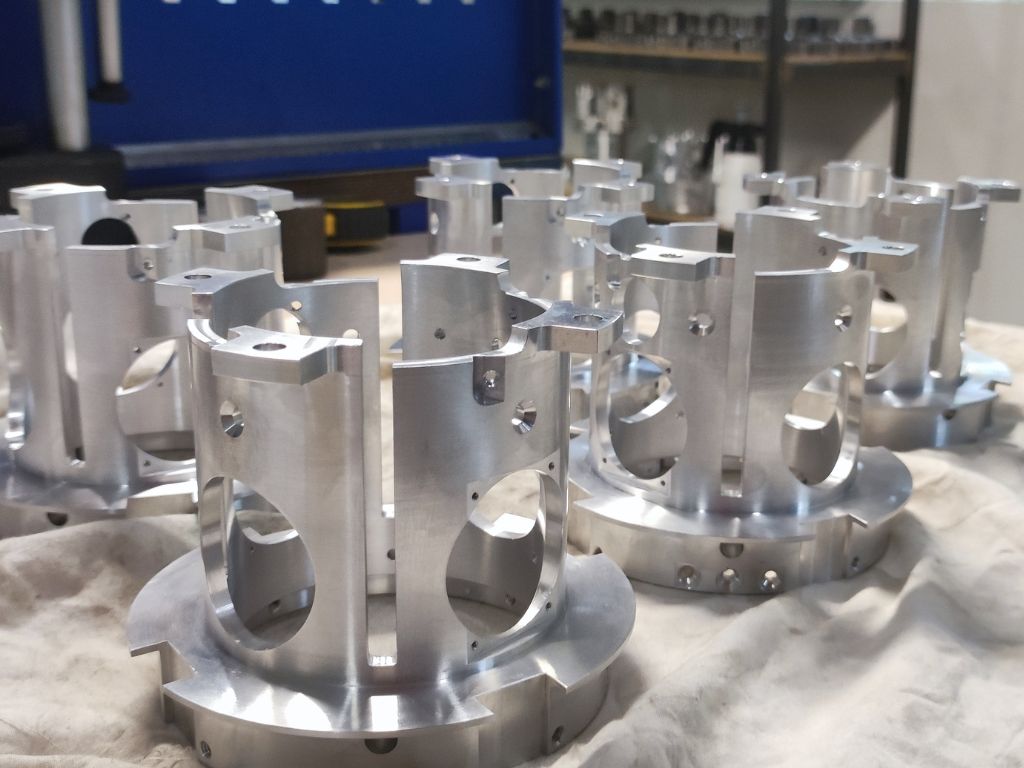

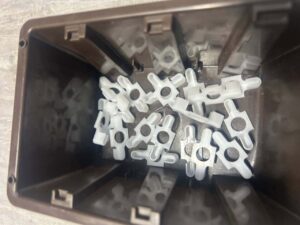

Примеры деталей, изготовленных электроэрозионной обработкой в «НПО Рубин»
Изготавливаем единичные и серийные партии изделий по чертежам и образцам Заказчика.
Виды электроэрозионной обработки
Принцип электроэрозионной обработки металлов
Электроэрозионная обработка металлов основана на воздействии электрических разрядов между проволочным электродом и заготовкой. В зоне обработки возникает серия импульсов, которые локально разрушают металл по заданному контуру. Проволока не оказывает механического давления на деталь, поэтому метод подходит для обработки сложных профилей, тонких стенок, пазов, окон и фигурных отверстий.
Электроэрозионная резка применяется для токопроводящих материалов: стали, нержавеющей стали, алюминия, меди и других металлов. Заготовка обрабатывается по программе на основании чертежа или модели, а рабочая жидкость охлаждает зону реза и удаляет продукты эрозии. Это позволяет получать точные контуры и элементы, которые сложно выполнить обычной механической обработкой.
Подробнее о применении и технологии электроэрозионной обработки
Электроэрозионная резка меди
Медь, как металл, пластична, хорошо проводит ток и тепло. При механической обработке тонкие медные элементы могут деформироваться под давлением резца или фрезы, кромка заминаться. При электроэрозионной обработке, проволока не давит на заготовку: металл разрезается за счёт энергии электрических разрядов, что позволяет сохранять точную геометрию детали.
Какие детали из меди можно заказать:
Изготовление медных шин, контактных пластин, клемм, перемычек, токоведущих элементов, деталей распределительных устройств, элементов теплоотводов, теплопроводящих вставок, медных прокладок, шайб, пластин с фигурными отверстиями и деталей электротехнического оборудования.
Электроэрозионная резка алюминия
Алюминий отличается высокой электропроводностью, относительно низкой твёрдостью, легко поддаётся электроэрозионной обработке. Скорость резки алюминия на электроэрозионном станке выше по сравнению со сталью и твёрдыми сплавами. При обработке алюминия, нужно учитывать возможность образования оксидной плёнки и подбирать оптимальные параметры импульсов и состав диэлектрика, чтобы сохранять стабильность зазора и точности размеров в пределах IT7–IT8
Электроэрозионная резка алюминия применяется для изготовления пластин, кронштейнов, вставок, элементов оснастки, направляющих, корпусов, крышек корпусов с окнами, пазами, фигурными отверстиями и сложным внутренним контуром.
Запросите расчет стоимости
Часто задаваемые вопросы по электроэрозионной обработке
Краткие ответы на основные вопросы по электроэрозионной резке и обработке металла в НПО «Рубин»: стоимость, точность, заказ деталей по чертежам, возможности оборудования и изготовление элементов оснастки.
Сколько стоит электроэрозионная резка?
Стоимость электроэрозионной резки рассчитывается индивидуально. На цену влияет материал заготовки, толщина реза, длина контура, сложность геометрии, требования к точности и чистоте поверхности, а также количество деталей в заказе.
Для расчёта отправьте чертёж, эскиз, 3D-модель или техническое задание. После оценки исходных данных специалисты определят возможность обработки, сроки выполнения и стоимость работ.
Как заказать электроэрозионную обработку детали?
Чтобы заказать электроэрозионную обработку детали, отправьте нам чертёж, 3D-модель, эскиз или техническое задание. Для точного расчёта желательно указать материал, толщину заготовки, основные размеры, допуски, количество деталей и требования к поверхности после реза.
После анализа данных специалисты НПО «Рубин» определят технологию выполнения работ, режимы обработки, сроки изготовления и стоимость заказа.
Какова точность электроэрозионной обработки?
Точность электроэрозионной обработки зависит от материала, толщины заготовки, сложности контура, диаметра проволоки, режима реза и требований чертежа. Метод позволяет получать точные контуры, пазы, окна и фигурные отверстия без механического давления на заготовку.
Для чистовых поверхностей, посадочных элементов и сложных внутренних контуров могут применяться более аккуратные режимы обработки. Конкретные допуски и возможность выполнения детали согласуются после изучения чертежа.
Вы выполняете обработку металла на станках с ЧПУ?
Да, выполняем обработку металла на станках с ЧПУ. Для электроэрозионной обработки используется центр Real-Rez 650, который позволяет выполнять резку и обработку деталей по заданному контуру.
Оборудование применяется для работы с металлическими заготовками, сложными профилями, пазами, окнами, фигурными отверстиями и деталями по чертежам заказчика. Основные технические характеристики станка указаны на этой странице.
Можно у вас заказать изготовление пресс-формы для литья пластика?
Да, возможности электроэрозионного оборудования позволяют изготавливать элементы пресс-форм для литья пластика, матрицы для штамповочных станков и другие точные детали оснастки.
Возможность выполнения конкретной пресс-формы зависит от конструкции, материала, габаритов, требований к точности и объёма работ. Для оценки необходимо отправить чертёж, 3D-модель или комплект конструкторской документации.
